ניתוח מקיף של סוגי סוללות נפוצים: נוף טכנולוגי ויישום

בתור אבן יסוד במערכות אנרגיה מודרניות, טכנולוגיית הסוללה משפיעה באופן עמוק על פרדיגמת השימוש באנרגיה של האנושות. החל מאלקטרוניקה צרכנית יומיומית ועד פתרונות אחסון אנרגיה בקנה מידה תעשייתי, סוגי סוללות מגוונים ממנפים תכונות חומר ייחודיות ועיצובים מבניים ועד למלא תפקידים בלתי ניתנים להחלפה על פני התחומים שלהם. מאמר זה מנתח באופן שיטתי את ההתפתחות הטכנולוגית של קטגוריות סוללות מיינסטרים מארבע נקודות מבט: סיווג מערכות כימיות, מאפייני ביצועים, תרחישי יישומים ומגמות עתידיות.

I. סיווג מערכות כימיות: ספקטרום טכנולוגי מסוללות ראשוניות לתאי דלק

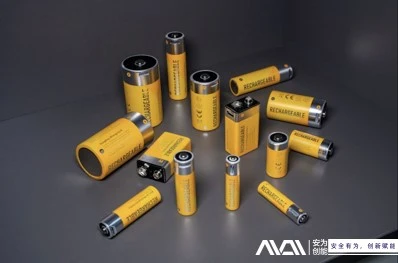

1. סוללות ראשוניות (שאינן ניתנות להחלפה)

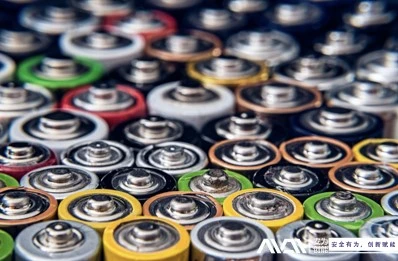

תאים יבשים אלקליין, המותאמים על ידי סוללות דו-חמצני (Zn-MNO₂) של אבץ-מנגני (Zn-MNO₂), מייצרים 1.5 וולט באמצעות תגובות רדוקס בין אנודה אבץ לקתודה דו-חמצנית במנגן באלקטרוליט אלקליין. נקודות החוזק שלהם מונחות בעלות נמוכה (~ ¥ 0. 5–2 ליחידה), חיי מדף מורחבים (עד 5 שנים), ונוחות חד פעמית, מה שהופך אותם לכל מקום במכשירים בעלי עוצמה נמוכה כמו שליטות מרחוק ופנסים.
סוללות ראשוניות ליתיום-מנגניות (Li-MNO₂) סוללות ראשוניות מעלות את המתח ל -3 וולט על ידי זיווג אנודות ליתיום מתכת עם קתודות MNO₂, צפיפות אנרגיה משולשת בהשוואה לעמיתים אלקליין. אלה מועדפים ביישומים למשך זמן רב כמו מדדי מים חכמים ומכשירי ניטור רפואיים, אם כי עלויות ייצור וסיכוני הובלה הקשורים למתכת ליתיום תגובית נותרו אילוצים.

2. סוללות משניות (נטענות)

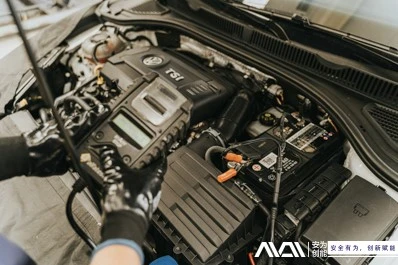

סוללות עופרת-חומצה: The most mature energy storage technology, these employ lead dioxide (PbO₂) cathodes, sponge lead (Pb) anodes, and sulfuric acid electrolyte. Delivering 2V per cell, they dominate automotive starter battery markets (>90% share) due to low cost (~¥0.3/Wh) and superior high-rate discharge capability (>שמירת קיבולת של 80% בשחרור של 10C). עם זאת, צפיפות האנרגיה הנמוכה שלהם (30-50 וואט\/ק"ג) וחיי מחזור מוגבלים (300–500 מחזורים) מגבילים את האימוץ באלקטרוניקה צרכנית.

סוללות ליתיום-יון: These operate via lithium-ion intercalation/deintercalation between electrodes. Lithium iron phosphate (LiFePO₄) batteries, with an olive-structured cathode, offer 160mAh/g theoretical capacity, 3.2V nominal voltage, and >2,000-cycle lifespans, making them ideal for electric buses and grid-scale storage. NCM/NCA ternary lithium batteries enhance energy density to 250–300Wh/kg through nickel-cobalt-manganese/aluminum synergies, enabling >טווחים של 600 ק"מ ב- EVs פרימיום כמו טסלה דגם 3.

סוללות ניקל-מתכת הידריד (NIMH): As eco-friendly alternatives to nickel-cadmium (NiCd) batteries, NiMH variants use hydrogen-storage alloy anodes and nickel oxyhydroxide cathodes. Despite lower energy density (60–80Wh/kg) than lithium-ion, their ultra-wide operating temperature range (-40°C to 80°C) has secured >20 מיליון פריסות רכב היברידי, שמודגמות על ידי טויוטה פריוס.

3. תאי דלק

תאי דלק ממברנה מחליפים פרוטון (PEMFCS) ממירים ישירות מימן וחמצן לחשמל באמצעות תגובות אלקטרוכימיות, והשגת יעילות תיאורטית עד 83%. מערכת ה- PEMFC של טויוטה מיראית מספקת צפיפות כוח נפח של 5.4 קילוואט\/ליטר, ומאפשרת טווחי 850 ק"מ עם תדלוק מימן של {4}} דקה. עם זאת, עלויות זרז פלטינה (~ 40\/KW)andhydrogenstorage/TransportationChallEngesinflateveHicleCoststo100, 000, פוגע במסחור המוני.

II. סיווג גורם צורה מבנית: חידושים הנדסיים מגליליים לכיס

תאים

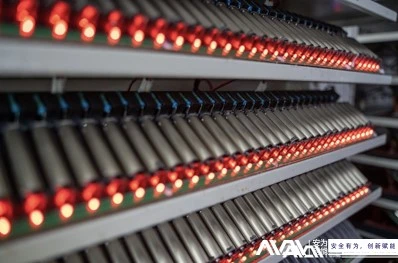

1. תאים גליליים

Represented by 18650/21700 formats, these use steel casings for mechanical robustness. Tesla Model S employs Panasonic NCA cylindrical cells with 260Wh/kg energy density, though their 3.4Ah capacity necessitates >7, 000- חבילות תאים, מגדילה באופן אקספוננציאלי את המורכבות של מערכת ניהול הסוללות (BMS).
סוללת הלהב של BYD מאמצת עיצובים פריזמטיים מעוררי אלומיניום מוארכים, ומשיגה ניצול נפח של 66% באמצעות ערימת אלקטרודות למינציה וצפיפות 180 וואט\/ק"ג, מה שמאפשר טווחים של 605 ק"מ באן EV.

2. תאים פריזמטיים

CATL's CTP 3.0 technology integrates cells directly into packs, eliminating modules to achieve >ניצול נפח של 72%. התאים הפריזמטיים של NCM811 מספקים צפיפות 285WH\/kg, התומכים ב- 1, 000 ק"מ טווחים ב- NIO ET7. עם זאת, תהליכי סלילה פריזמטיים מסתכנים בקמטים אלקטרודות, ומציבים אתגרי בקרת תשואה.

3. תאי כיס

תאי הכיס, מכוסה בסרטים שמונעים מאלומיניום, מציעים צפיפות אנרגיה גרווימטרית גבוהה יותר של 10-15% בהשוואה למקביל למקבילים. תאי הכיס של פתרון אנרגיה LG עבור פלטפורמת האולטיום של GM מפחיתים את ההתנגדות הפנימית ב -30% באמצעות עיצובים כפולים, המאפשרים טעינה מהירה של 800 וולט. עם זאת, התנגדות הניקוב שלהם (1\/10 מפלדה) דורשת דבקים מבניים מחוזקים לבטיחות.

III. דרישות מונעות יישום: צרכים מגוונים מאלקטרוניקה צרכנית לאנרגיה

לַאִינטֶרנֶט

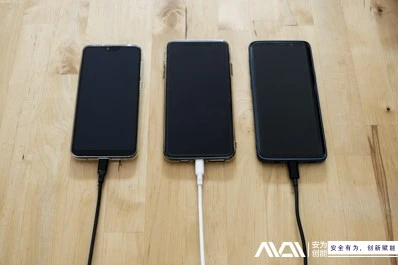

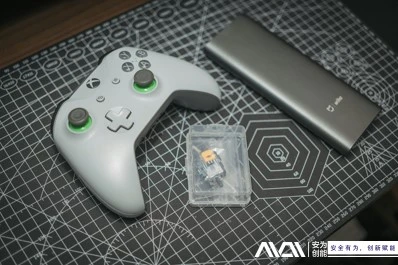

1. אלקטרוניקה צרכנית

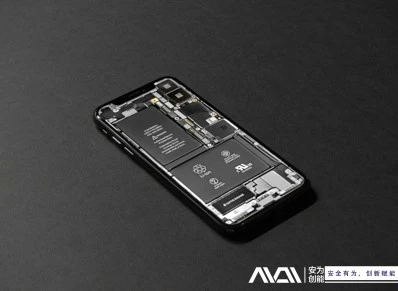

סוללות ליתיום קובלט תחמוצת (LCO) חולשות על סמארטפונים עם קיבולת תיאורטית של 274mAh\/g. ה- iPhone 15 Pro Max של אפל משתמש בתאי LCO המותאמים אישית עם צפיפות 763WH\/L ואלגוריתמים לניהול חשמל המופעל על ידי AI כדי להשיג 29- שעה הפעלת וידאו. עם זאת, סף הבריחה התרמי הנמוך של LCO (150 מעלות) מחייב אמצעי הגנה רב שכבתיים כמו מפרידי קרמיקה ושסתומי הקלה בלחץ.

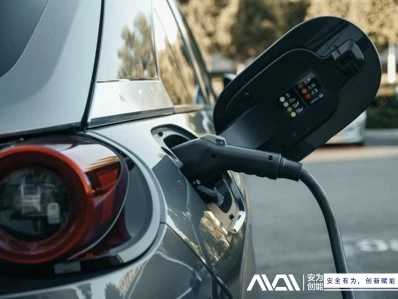

2. כלי רכב חשמליים

טכנולוגיית ה- CTB (תא לגוף) של BYD במודל החותם משלבת את הכיסוי העליון של הסוללה עם רצפת הרכב, ומכפילה את קשיחות הפיתול ל 40,500N · m\/ מעלה לעומת עיצובים של CTP מסורתיים. סוללות הלהב LifePo₄ מצמצמות את צריכת האנרגיה של ניהול תרמי ב -30% באמצעות קירור\/חימום ישיר, מה שמאפשר -30 מעלות לטווחים תפעוליים של 60 מעלות.

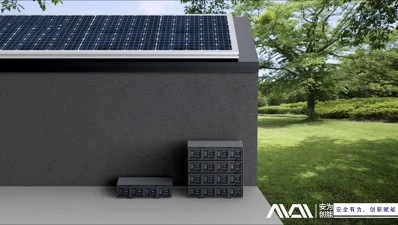

3. אחסון אנרגיה

CATL's EnerOne storage system employs 280Ah LiFePO₄ cells with >12, 000- מחזור LIFESPANS ו- ¥ 0. 15\/קוט"ש עלויות. בשילוב עם קירור נוזלי ודיכוי אש בת שלושה שלבים, הוא משיג בידוד תקלות ברמת אלפיות השנייה במפעל PV של צ'ינגהאי גונגה, ושומר על זמינות מערכת של 99.9%.

Iv. מגמות טכנולוגיות עתידיות: מעבר פרדיגמה מנוזל למצב מוצק

1. סוללות במצב מוצק

אלקטרוליטים מוצקים מבוססי סולפיד (למשל, LGPS) מציגים מוליכות יונית המתקרבת 12ms\/ס"מ, המתחרה באלקטרוליטים נוזליים. טויוטה שואפת לייצר המוני סוללות במצב מוצק עד שנת 2027 עם צפיפות 450Wh\/kg ו- 10- טעינה של 1,200 ק"מ. עם זאת, חוסר היציבות האווירית של האלקטרוליטים של סולפיד מנפח את עלויות הייצור ל 650 $ לק"ג, ומחייב התמצקות במקום להפחתת ההתנגדות הממשקית.

2. סוללות נתרן-יון

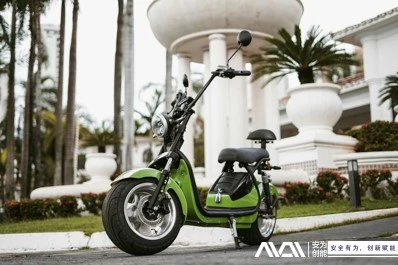

HiNa Battery's layered oxide cathode materials retain >קיבולת של 90% לאחר 1, 000 מחזורים בשיעורי 3C. סוללות הנתרן-יון שלהם עולות 30% פחות ממקביליהם של LifePo₄, ומאפשרים קנה מידה באופניים אלקטרוניים ובתחנות בסיס טלקום.

3. סוללות ליתיום-גולף

קתודות ליתיום סולפיד (Li₂s) מציעות 1,675mAh\/g יכולת תיאורטית -10 x זו של אנודות גרפיט. תאי הכיס ליתיום-גולף של CATL עולים על צפיפות 500 וואט\/ק"ג, אם כי השפעות מעבורת פוליסולפיד מגבילות את חיי המחזור ל -200 מחזורים. מסגרות פחמן תלת מימדיות נבדקות כדי להגביל דיפוזיה פוליסולפיד.

מסקנה: ההיגיון האבולוציוני של טכנולוגיית הסוללות במהפכת האנרגיה

From Voltaic piles to lithium-air batteries, breakthroughs in battery technology stem from synergistic innovations in materials science, electrochemical engineering, and manufacturing processes. While lithium-ion batteries currently dominate (>90% market share), emerging technologies like solid-state and sodium-ion batteries are penetrating markets at >20% annual growth rates. Over the next decade, advancements in material interface engineering, intelligent manufacturing, and cloud-based battery health management could enable >1, 000 צפיפות אנרגיה WH\/KG ו- 5- טעינה דקה, מהפכה מערכות אנרגיה גלובליות. עבור תעשיית הסוללות של סין, פריסות פטנטים אסטרטגיות בחומרי ליבה הכוללים אלקטרוליטים מוצקים, קתודות גבוהות של ניקל ואנודות פחמן-פחמן, היו מרכזי בהבטחת המנהיגות העולמית.
